HX-CA7606A 三系统七频航空天线
产品介绍
HX-CA7606A 三系统七频航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低
功耗、高可靠性等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如航空等。
技术特点
1、低噪放增益高，可与较长线缆配接；
2、外罩采用耐高温的塑胶材料，并通过隔热设计保护内部电路；
3、采用整体防水设计，防水等级达到 IP67。
| 天线特性 |
频率范围 |
BDS B1/B2/B3 GPS L1/L2
GLONASS L1/L2 |
| 阻 抗 |
50 欧姆 |
| 极化方式 |
右旋圆极化 |
| 天线轴比 |
≤3dB |
| 水平面覆盖角度 |
360° |
| 输出驻波 |
≤2.0 |
| 最高增益 |
4dBi |
| 低噪声放大器指标 |
| 增益 |
36±2dB |
| 噪声系数 |
≤2dB |
|
| 输出驻波 |
≤2.0 |
| 带内平坦度 |
±2dB |
| 工作电压 |
3～18VDC |
| 工作电流 |
≤45mA |
| 结构特性 |
| 天线尺寸 |
115*71.8*41.5mm |
| 接头形式 |
TNC 阴头 |
| 工作环境 |
| 工作温度 |
-40℃～+85℃ |
| 存储温度 |
-55℃～+85℃ |
| 湿 度 |
95% 不冷凝 |
|

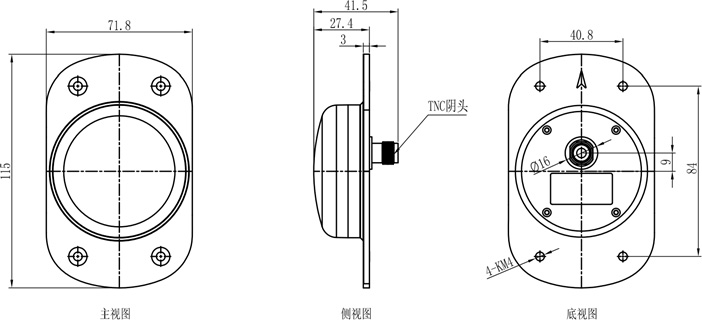

未注尺寸公差±0.2mm
应用领域：无人驾驶、机器人、移动测绘、物联网、野外勘探、桥梁地铁隧道检测以及工业控制等领域。
