KT-JB5石英挠性加速度计

KT-JB5石英挠性加速度计
        KT-JB5系列石英挠性加速计是一款采用独特结构尺寸（短）设计的中等精度加速度计。产品具有优良的长期稳定性、重复性、动态响应性能、良好的抗振动冲击性能和高可靠性等特点，既可用于静态测试也可以用于动态测试，也是一款标准的振动传感器和倾角传感器。产品采用独特结构设计和专用电路，产品输出电流和所受到的力或加速度成线性关系，用户可以通过计算选取合适的采样电阻，达到高精度的输出。并可根据用户需求内置温度传感器，用于对偏值和标度因数的补偿，减少环境温度的影响。
        应用领域：无人驾驶、机器人、移动测绘、物联网、野外勘探、桥梁地铁隧道检测以及工业控制等领域。

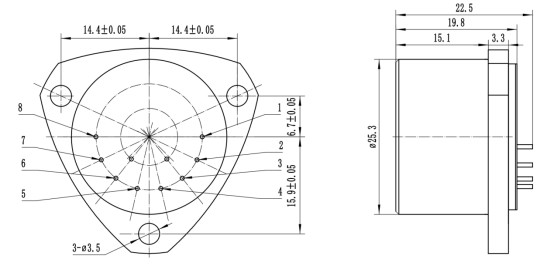

图一、JB5-A的外形尺寸和管脚定义
KT-JB5石英挠性加速度计




管脚定义：
1、信号输出           2、空          3、电源-15V           4、电源+15V
5、电源和信号地       6、空          7、空                 8、空
9、-9V                10、+9V

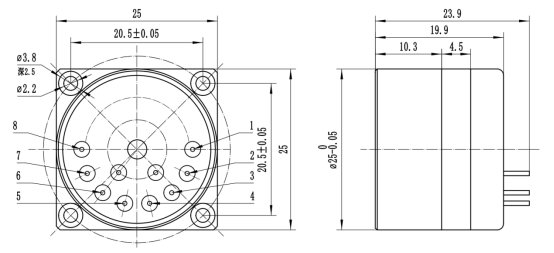

图二、JB5-B的外形尺寸和管脚定义
KT-JB5石英挠性加速度计

管脚定义：
1、信号输出           2、空          3、电源-15V           4、电源+15V
5、电源和信号地       6、空          7、空                 8、空
9、-9V                10、+9V

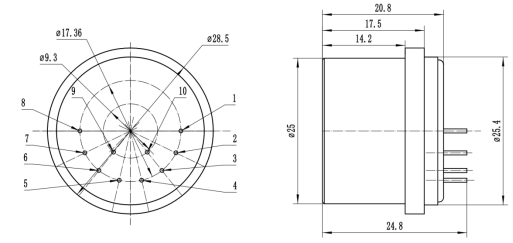

图三、JB5-C的外形尺寸和管脚定义
KT-JB5石英挠性加速度计



管脚定义：
1、信号输出           2、空          3、电源-15V           4、电源+15V
5、电源和信号地       6、空          7、空                 8、空
9、-9V                10、+9V

技术参数：

序号 参数 KT-JB5-01 KT-JB5-02 KT-JB5-03
1 输出范围 ±50g ±50g ±50g
2 分辨率 ＜5µg ＜5µg ＜5µg
3 偏值K0/K1 ＜5mg ＜7mg ＜10mg
4 标度因数K1 1.1～1.3 mA/g 1.1～1.3 mA/g 1.1～1.3 mA/g
5 二阶非线性系数K2 ≤±20μg /g2 ≤±20μg /g2 ≤±20μg /g2
6 偏值综合重复性σk0  (1σ，1月) ＜15µg ＜30µg ＜50µg
7 标度因数综合重复性 σk1/k1 （1σ，1月) ＜30 ppm ＜50 ppm ＜80 ppm
8 非线性系数综合重复性K2/K1(1σ，1个月) ≤±20 μg /g2 ≤±20 μg /g2 ≤±20 μg /g2
9 偏值温度系数（全温均值） ＜20µg/℃ ＜30µg/℃ ＜40µg/℃
10 标度温度系数（全温均值） ＜40ppm ＜50ppm ＜80ppm
11 噪声(采样电阻为 840Ω) ≤5mv ≤5mv ≤5mv
12 带宽 ＞300 Hz ＞300 Hz ＞300 Hz
13 振动整流误差 ＜30µg/g2rms (50-500Hz) ＜30µg/g2rms (50-500Hz) ＜30µg/g2rms (50-500Hz)
14 随机振动 20g@20-2000Hz 20g@20-2000Hz 20g@20-2000Hz
15 冲击 250g  4.5ms 250g  4.5ms 250g  4.5ms
16 安装误差 ＜1500µrad ＜1500µrad ＜1500µrad
17 工作温度范围 -55～96℃ -55～96℃ -55～96℃
18 输入电压 ±13 ~±18V ±13 ~±18V ±13 ~±18V
19 消耗电流 ＜20 mA ＜20 mA ＜20 mA
20 温度传感器 用户可定制 用户可定制 用户可定制
21 重量 ＜克 ＜55克 ＜55克
22 安装直径 Ф25mm Ф25.3mm Ф25mm
23 壳体材料 300 系列不锈钢 300系列不锈钢 300系列不锈钢
注：
1.标度因数参照用户要求进行调整；
2.温度传感器：分为AD590，pt1000,18B20，
3.测试周期：分为1个月，3个月，6个月，12个月，根据用户要求进行测试；
4.根据用户要求进行安装；外形尺寸可参照用户要求进行小幅调整，其它测试要求参照客户要求进行。

免责声明:规格如有更改，恕不另行通知。保定开拓精密仪器公司保留修改本协议任何产品或技术的权利以提高可靠性、功能或设计，同时提供咨询和解释。
