KT-JB4石英挠性加速度计

KT-JB4石英挠性加速度计
        KT-JB4系列石英挠性加速度计是一款耐高温抗震动型加速度计，产品具有优良的重复性、启动性能、耐高温抗震性能及高可靠性等特点,既可用于静态测试也可以用于动态测试，也是一款标准的振动传感器。产品采用独特的耐高温抗震设计、封装工艺及专用电路，产品输出电流与被测加速度成正比，提供静态和动态加速度的测量，用户可以通过计算选取合适的采样电阻，达到高精度的输出，并可根据用户需求内置温度传感器，用于对偏值和标度因数的补偿，减少环境温度的影响。可以原位替换QA650,T185, T160, JAE系列产品，但我们采用双力矩器结构，有别于其它公司产品，可以做加速度计偏值和标度因数更为稳定，拥有自主知识产权。本产品自2010年推出，交付数量达到数千只，经过多年的应用，已经属于成熟产品，尤其大量应用于石油钻井的随钻测量。
        应用领域：无人驾驶、机器人、移动测绘、物联网、野外勘探、桥梁地铁隧道检测以及工业控制等领域。

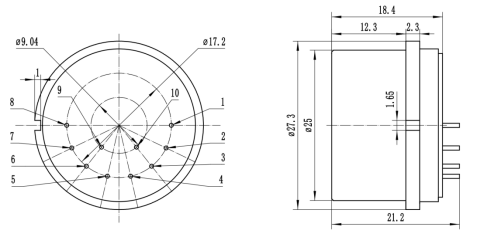

1. JB4-01结构尺寸和针脚定义

 KT-JB4石英挠性加速度计

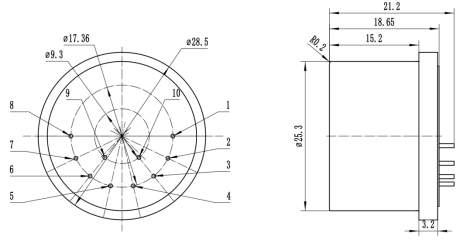

2. JB4-02A 和JB4-03A结构尺寸和针脚定义
KT-JB4石英挠性加速度计
3. JB4-02B 和 JB4-03B结构尺寸和针脚定义
KT-JB4石英挠性加速度计

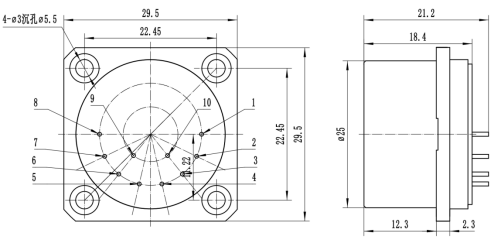

（B型产品外形图一）
KT-JB4石英挠性加速度计

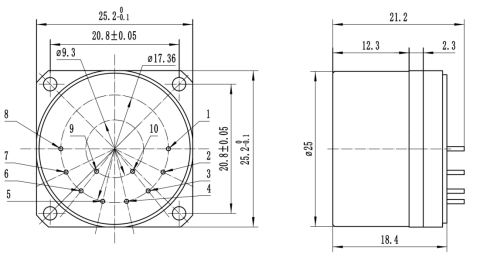

（B型产品外形图二）

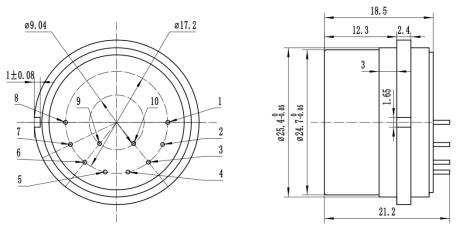

4. JB4-02C 和 JB4-03C结构尺寸和针脚定义
KT-JB4石英挠性加速度计
5. JB4-02D 和JB4-03D结构尺寸和针脚定义
KT-JB4石英挠性加速度计

技术参数：
序号 参数 KT-JB4-01 KT-JB4-02 KT-JB4-03
1 输出范围 ±30g ±30g ±30g
2 偏值K0/K1 ＜10mg ＜15mg ＜15mg
3 偏值月综合重复性σk0  (1σ，1月) ＜50µg ＜200µg ＜200µg
4 温度系数 ＜50µg/℃ ＜100µg/℃ ＜100µg/℃
5 标度因数K1 1.1～1.3 mA/g 1.1～1.3 mA/g 1.1～1.3mA/g
6 标度因数月的综合重复性σk1/k1 （1σ，1月) ＜80 ppm ＜150 ppm ＜150 ppm
7 偏值温度系数（全温均值） ＜100ppm ＜200ppm ＜200ppm
8 安装误差 ＜1500µrad ＜1500µrad ＜1500µrad
9 振动整流误差 ＜30µg/g 2rms (50-500Hz) ＜100µg/g 2rms (50-500Hz) ＜100µg/g 2rms (50-500Hz)
10 噪声 ＜3000µg-rms (0-10000Hz) ＜3000µg-rms (0-10000Hz) ＜3000µg-rms (0-10000Hz)
11 工作温度范围 -55～96℃ -55～155℃ -55～180℃
12 冲击 500 g  0.5ms 1000 g   0.5ms 1000 g   0.5ms
13 振动 25 g @30-500Hz 25 g @30-500Hz 25 g @30-500Hz
14 分辨率 ＜10µg ＜10µg ＜10µg
15 带宽 ＞300 Hz ＞300 Hz ＞300 Hz
16 消耗电流 ＜20 mA ＜20 mA ＜20 mA
17 功耗 @ ±15VDC ＜480 mW ＜480 mW ＜480 mW
18 输入电压 ±13 to ±18V ±13 to ±18V ±13 to ±18V
19 重量  ＜55克 ＜55克 ＜55克
20 安装直径 Ф25mm Ф25mm Ф25mm
21 高度 ＜21.5mm ＜21.5mm ＜21.5mm
22 壳体材料 300系列不锈钢 300系列不锈钢 300系列不锈钢
注：
1.标度因数参照用户要求进行调整；
2.温度传感器：分为AD590，pt1000，
3.测试周期：分为1个月，3个月，6个月，12个月，根据用户要求进行测试；
4.根据用户要求进行安装；外形尺寸可参照用户要求进行小幅调整，其它测试要求参照客户要求进行。

免责声明:规格如有更改，恕不另行通知。保定开拓精密仪器公司保留修改本协议任何产品或技术的权利以提高可靠性、功能或设计，同时提供咨询和解释。
